測量用品
 管工事専用

ヒューム管レベルEX

ヒューム管レベルEX ヒューム管レベル使用方法

軸心一発出し

  • 外径90mm以上で使用できる、塩ビ管共用小口径管用レベル
  • 管の中心線(軸心)を素早く決定
  • 管布設工事における施工精度の均一化と作業の迅速化をサポートします。

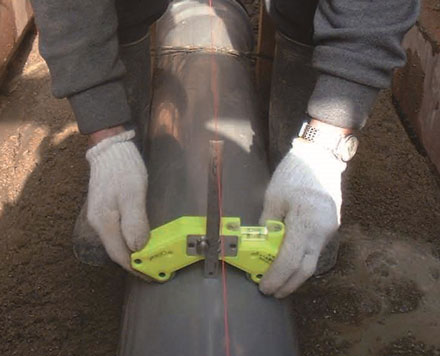

管の通り芯の出し方
  1. あらかじめ、適切な高さに丁張り水糸を設置します。
  2. 管上に本器をセットし、気泡管の泡が中心に位置するように移動させると、本器の垂直ポイントが管芯を通る鉛直線を示します
  3. 水糸に本器に取り付けられたスケールの水糸ポイントを合わせます。
  4. この作業を繰り返すことで、軸心と通り芯が一致します。
※スケールの取り付け方法を変更すると目盛を使用して管の高さを調整することも可能です。
品番 標準価格 (税抜) 製品重量 JANコード
HK-EX ¥6,500 400g 4957111080307
適用管材
  • JIS A5372 遠心力鉄筋コンクリート管等
  • JSWAS K-1 硬質塩ビ管等
  • 呼び径φ90mm以上の管材

 ヒューム管レベル オプション

リブ管対応部品

リブ管対応部品使用法 リブ管対応部品

本部品を取り付けることで、リブ付下水管でもヒューム管レベルEXが使用できます。

  • 取り付けはドライバー1本でOK
  • 滑り止め塗装を施したABS樹脂製
品番 標準価格(税抜) 製品重量 JANコード
HK-EXB ¥1,000 37g 4957111080331
